樹脂-泡沫鋁復合材料制備及性能研究（十七）

2.5.4 PU-PUR澆鑄體壓縮性能分析（A）

(1)PU-PUR  澆鑄體壓縮應力-應變曲線分析

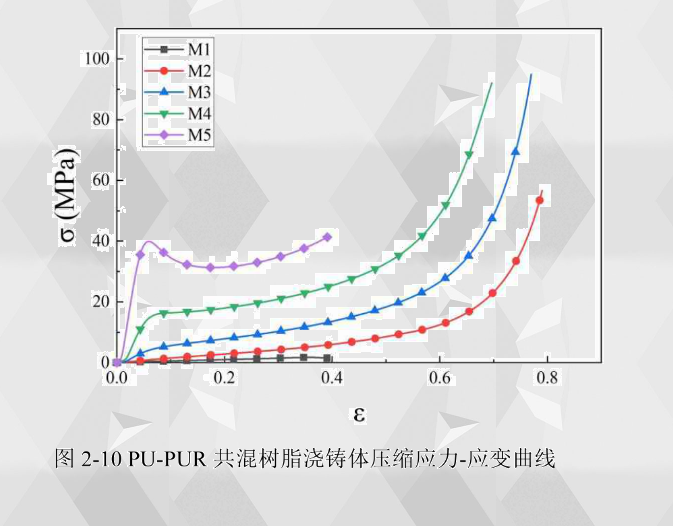

PU-PUR共混樹脂澆鑄體的壓縮應力-應變曲線如圖2-10所示，可以看出，M4和M5聚脲樹脂澆鑄體在應力-應變曲線上出現了明顯的線彈性階段和屈服階段。在應變達到0.39的時候M1聚氨酯和M5聚脲樹脂澆鑄體都已經處于變形失效的狀態，聚氨酯澆鑄體發生扭曲變形失效，聚脲澆鑄體發生脆性斷裂失效。而共混樹脂澆鑄體M2、M3和M4在應變達到0.5以上時才開始逐漸失效且擁有更長的平臺段，失效應變分別為0.64、0.59和0.51。說明在應變率較大的情況下，M2、M3和M4樹脂澆鑄體的壓縮力學性能 要強于單獨的M1聚氨酯和M5聚脲，可以承擔更大的壓縮位移而不失效。
